液压系统最简单原理图及常见故障分析

时间：2024-12-02 06:28:00    点击量：

　　液压系统的作用为通过改变压强增大作用力。一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。液压系统可分为两类：液压传动系统和液压控制系统。液压传动系统以传递动力和运动为主要功能。液压控制系统则要使液压系统输出满足特定的性能要求（特别是动态性能），通常所说的液压系统主要指液压传动系统。

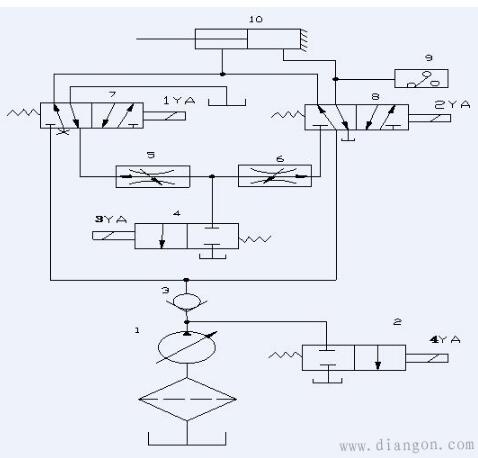

　　泵启动输出液压油，经单向阀3，过电磁阀8左端，流向油缸8油缸小腔，油缸缸常速回位。准备干活，哈哈。

　　电磁阀8得电，电磁阀7得电，其他失电。此时蹦输出油经单向阀3流向油缸大腔，同时油缸小腔里的液压油并不直接回油箱，而是经过阀7右端，流向油缸大腔，典型的差动联结方式，是油缸快速前进。

　　仅电磁阀4、8得电，泵输出油经单向阀3，过阀8右端，流向油缸大腔，同时小腔里的液压油流向节流阀6，然后经过阀4左端回油箱（注意，此时不会经过节流阀5，原因自己想一下）

　　仅电磁阀8得电，泵输出油经单向阀3，过阀8右端，流向油缸大腔，同时小腔里的液压油流向节流阀6，然后经过节流阀5，流过阀7左端回油箱。注意此时阀4是关闭的。

　　大腔一直供油，油缸缓慢前进，直到到达指定位置不能再进，然后油缸大腔开米乐M6 米乐平台始憋压。注意此套系统没有安全阀，没有溢流阀来溢流。当大腔压力憋到一定数值时，压力继电器9动作，导致电磁阀2得电动作，给泵卸压，泵流量直接回油箱。因系统有单向阀3，所以油缸大腔压力不变，电磁阀8得电，电磁阀7失电，电磁阀4失电，进入大腔保压模式。

　　情况和工序1一样，泵启动输出液压油，经单向阀3，过电磁阀8左端，流向油缸8油缸小腔，油缸缸常速回位（阀8失电，阀7失电），准备下一个循环。

　　油缸回位--快进--慢进1档--慢进2档--泵卸压，系统保压--油缸回位。
